1.范圍
ISO/IEC14443的這(zhe)一部分規定(ding)了需要(yao)供給能量(liang)的場的性質(zhi)與特征,以及鄰(lin)近耦合設備(PCDs)和鄰(lin)近卡(PICCs)之間的雙(shuang)向通信。
ISO/IEC14443的這一部分應與ISO/IEC14443的其他部分關聯使用。
ISO/IEC14443的這一部分并不規定產生耦合場的方法,也沒有規定如何符合因國家而異的電磁場輻射和人體輻射安全的條例。
應用案例:RFID高頻ISO/IEC14443讀寫器應用于醫護人員的工牌識別
相關解(jie)決方案:RFID智能書架管理系統(tong)
2.標準引用
下列標準中所包含的條文,通過在本標準中引用而構成為本標準的條文。本標準出版時,所示版本均為有效。所有標準都會被修訂,使用ISO/IEC14443這一部分的各方應探討使用下列標準最新版本的可能性。ISO和IEC的成員修訂當前有效國際標準的紀錄。
ISO/IEC14443-1:識別卡——無觸點集成電路卡——鄰近卡——第一部分:物理特性。
ISO/IEC10373,識(shi)別卡——測試方法。
3.術語和定義
ISO/IEC14443-2中給出的定義和下列定義適用于本國際標準:
3.1位持續時(shi)間Bit duration
一個確定的邏輯狀態的持續時(shi)間,在這段時(shi)間的最后,一個新的狀態位將(jiang)開始。
3.2二進制(zhi)相(xiang)移鍵控(kong)Binary phase shift keying
相移(yi)鍵(jian)控(kong),此處相移(yi)180°,從而(er)導致兩個可能的(de)相位(wei)狀(zhuang)態。
3.3調制系數(shu)Modulation index
定(ding)義(yi)為(wei)(a-b)/(a+b),其中(zhong)a,b分別(bie)是(shi)信號幅度的最大,最小值(zhi)。
3.4不歸零NRZ-L
在位持續時間內,一個邏輯狀態的(de)位編碼方式,它以(yi)在通(tong)信媒介中的(de)兩(liang)個確定(ding)的(de)物理狀態之一來表示。
3.5副(fu)載波Subcarrier
以載波頻率(lv)fc調制頻率(lv)fs而產生的RF信號。
RFID高頻HZHJ,針對需要嚴密監管的重要物品比如:試劑,樣品,醫療耗材,非金屬的產品、配件、物料箱等行業開發。采用13.56MHz高頻ISO/IEC15693協議讀寫器HR7768,精確定位物品到每一層,智能貨架無需屏蔽信號,貨架外無識別區,結合后臺管理系統,可以實時查看貨架上物品信息,也可以根據客戶要求定制各類統計報表。結合身份識別技術可以確定領用以及物品放置人員信息。
4.縮略語和符號
ASK移幅鍵控
BPSK二(er)進制移(yi)相鍵控
NRZ-L不歸零,(L為(wei)電(dian)平)
PCD鄰(lin)近耦(ou)合設備
PICC鄰近(jin)卡
RF射(she)頻
fc工作場的頻率(載波頻率)
fs副載波調(diao)制頻率
Tb位持續時間(jian)
RFID高頻IC卡USB讀寫器HR2002是一款桌面式USB接口電子標簽讀寫器,工作頻率13.56MHz,可對高頻HF(13.56MHz)中的ISO14443TypeA&ISO14443TypeB協議電子標簽進行快速讀寫處理。被大量應用于會員管理、電子工票、工位管理、門禁考勤、自助收銀、智能書架、智能文件柜、共享書柜、微型圖書館、汽車合格證管理、智能檔案柜、證照管理、分布式圖書館、漂流書柜、憑證印鑒卡管理、小額支付、公交IC卡讀寫、防偽溯源、產品質檢等自動識別場合。
5.鄰近卡的初始化對話
鄰近(jin)耦(ou)合(he)設備和(he)鄰近(jin)卡之間的初(chu)始化對話(hua)通過下列連(lian)續操作進行(xing):
—PCD的射頻工作場(chang)激活PICC
—鄰(lin)近卡靜待來自鄰(lin)近耦合設備的命(ming)令
—鄰近(jin)耦合設備命(ming)令的傳(chuan)送(song)
—鄰近(jin)卡響應(ying)的(de)傳送
這些操作使用下面(mian)段(duan)落中規(gui)定的(de)射頻功率和信號(hao)接口。
6.功率傳輸
鄰(lin)近(jin)耦(ou)合(he)設備(bei)產生一個被調制用(yong)來通信的射頻場(chang),它(ta)能通過(guo)耦(ou)合(he)給鄰(lin)近(jin)卡傳(chuan)送功率。
6.1.1頻率
射頻工作場頻率(fc)是13.56MHz7kHz。
6.1.2工作場(chang)
最小未調制工作場的值是(shi)1.5A/mrms,以Hmin表示。
最大未調制工作(zuo)場(chang)的值是7.5A/mrms,以Hmax表示。
鄰近(jin)卡應持續工(gong)作在Hmin和Hmax之(zhi)間(jian)。
從制造商特定的角度(du)說(工作容限(xian)),鄰(lin)近耦合設備應產(chan)生(sheng)一(yi)個大于Hmin,但不超過Hmax的場。
另(ling)外(wai),從制造商特定(ding)的角度說(工(gong)作(zuo)容(rong)限),鄰(lin)近耦(ou)合設(she)備應能將(jiang)功率(lv)提供給(gei)任(ren)意的鄰(lin)近卡(ka)。
在任何可能的鄰近卡的狀態下,鄰近耦合設備不能產生高于在ISO/IEC14443-1中規定的交變電磁場。
鄰近(jin)耦合設備工(gong)作場的測試方法在(zai)國際標準ISO/IEC10373中規(gui)定(ding)。
7. 信道接口

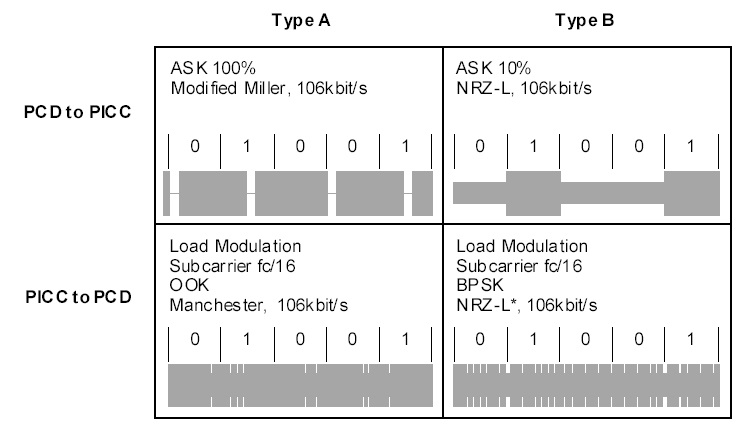

耦合(he)IC卡的能量是通過發送(song)頻率為13.56MHz的閱讀(du)器(qi)(qi)(qi)的交變磁場來提供。由(you)閱讀(du)器(qi)(qi)(qi)產生的磁場必須(xu)在1.5A/m~7.5A/m之(zhi)間。國際標準ISO14443規定(ding)了兩種(zhong)閱讀(du)器(qi)(qi)(qi)和近耦合(he)IC卡之(zhi)間的數據傳輸(shu)方式:A型和B型。一(yi)張IC卡只需選擇兩種(zhong)方法(fa)之(zhi)一(yi)。符合(he)標準的閱讀(du)器(qi)(qi)(qi)必須(xu)同(tong)時支(zhi)持這兩種(zhong)傳輸(shu)方式,以便支(zhi)持所有的IC卡。閱讀(du)器(qi)(qi)(qi)在”閑置“的狀態(tai)時能在兩種(zhong)通信方法(fa)之(zhi)間周(zhou)期的轉(zhuan)換。
閱讀器(PCD)到卡(PICC)的數據傳輸(shu)
PCD--->PICC | A 型 | B 型 |
調制 | ASK 100% | ASK 10%(健控度8%~12%) |
位(wei)編碼 | 改進(jin)的Miller編碼 | NRZ編碼 |
同步 | 位級同(tong)步(幀起始,幀結(jie)束(shu)標記) | 每個(ge)字節有一(yi)個(ge)起始(shi)位和一(yi)個(ge)結(jie)束位 |
波特率 | 106kdB | 106kdB |
卡(PICC)到閱讀器(PCD)的數據傳輸
PICC--->PCD | A 型(xing) | B 型 |
調制(zhi) | 用振幅鍵控調制847kHz的負載調(diao)制(zhi)的負載波 | 用(yong)相位鍵控調制847kHz的(de)負載調制的(de)負載波 |
位(wei)編碼 | Manchester編碼 | NRZ編碼 |
同步 | 1位”幀同(tong)步“(幀起(qi)始,幀結束標記) | 每(mei)個字節有1個(ge)起始位(wei)和(he)1個結束位(wei) |
波特率 | 106kdB | 106kdB |
