RFID射頻識別技術近年來廣(guang)受關注,被應(ying)用(yong)(yong)于眾多領(ling)域,其中UHF(902-928MHz)頻段RFID應(ying)用(yong)(yong)最為(wei)廣(guang)泛。UHF國際標(biao)準有ISO/IEC 18000-6 Type A、Type B、Type C三(san)類(lei),Type C類(lei)標(biao)準是最新制(zhi)定(ding)的,在數據速率、調(diao)制(zhi)方式(shi)等方面都要優于其他兩種(zhong)。我們針對Type C類(lei)標(biao)準中的防沖突算法進行研(yan)究,分(fen)析該標(biao)準采(cai)用(yong)(yong)的防沖突算法在面對高速運動(dong)標(biao)簽(qian)群時(shi)的處(chu)理情況(kuang)。
相關解決方案:RFID技術在(zai)醫療耗材管理中的(de)應(ying)用介紹

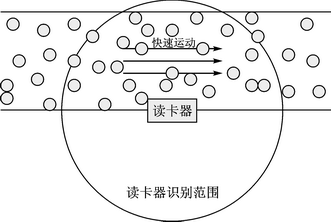

本文基于特定背景,高速運動的電子標簽群源源不斷地筆直經過UHF RFID讀寫器的識別范圍,如圖1所示。
圖1 高速(su)運動的UHF RFID標簽群
在正常情況下,當電子標簽在RFID讀寫器范圍內存在大量靜止電子標簽,電子標簽RFID讀寫器可通過防沖突算法,完成所有電子標簽的識別工作;但當電子標簽群運動起來,并達到一定的速度時,是否可以在有限時間內完成電子標簽的讀取工作是一個問題,其關鍵因素是防沖突算法。
能否有效地完成快速移動電子標簽群的讀取工作,直接影響系統的穩定性以及可靠性。未來用于高速運動標簽群的UHF 自動識別系統將越來越多,因此本課題的研究具有一定的前瞻性以及現實意義。
相關解決方(fang)案:RFID智能書架(jia)管理(li)系統
1 UHF RFID介紹
射頻識別(Radio Frequency Identification,RFID)是一種無線射頻識別技術,它利用射頻信號通過空間耦合(交變磁場或電磁場)實現無接觸信息傳遞,并通過傳遞的信息識別目標。的工作頻段分為低頻(LF)、高頻(HF)、超高頻(UHF)和微波(MW),其中UHF RFID(860~960 MHz)具有讀寫速度快、識別距離遠、抗干擾能力強、標簽小等優點,被廣泛應用。
1.1 協議標準
國際上主要有3個RFID技術標準體系組織:全球產品電子編碼中心(EPC Global)、ISO/IEC和日本Ubiquitous ID Center(UID)。ISO/IEC 18000是基于物品管理的RFID的國際標準,按頻率不同分為7個部分,其中ISO/IEC 18000-6規定UHF頻段,針對860~930 MHz的無線接觸通信空氣接口參數。ISO/IEC 18000-6系列標準包括Type A、Type B、Type C三類標準,其主要區別在于標簽識別中的編碼方式以及防沖突算法等。
1.2 防沖突算法
防沖突算法是射頻識別系統中的多路存取法,它是射頻識別系統實現標簽快速識別的關鍵。RFID系統識別多標簽時,當有2個或者2個以上標簽同時發送數據就會產生數據的干擾,這種干擾稱為標簽沖突。因此,在RFID系統中必須建立有效的仲裁機制來避免沖突的發生。
目前在RFID系統中使用最廣泛的防沖突算法大多基于時分多址(TDMA),每個標簽在某個時隙占用信道與RFID讀寫器通信,當產生沖突則暫時退避,重新選擇時隙再次與讀寫器通信,從而實現系統的防沖突工作。

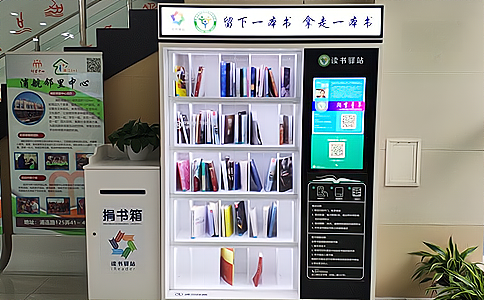

應(ying)用案例:RFID智能書(shu)架應(ying)用于街(jie)道圖書(shu)館
1.3 研究背景
本文的研究基于高速運動標簽群不間斷地經過RFID讀寫器識別范圍的特定背景。如果運動標簽群速度過慢,RFID讀寫器在新標簽到來之前已經完成了場內所有標簽的識別工作,不會出現漏讀現象,但是在這種情況下,系統識別效率就會大大降低;而當運動標簽群達到一定速度時,RFID讀寫器將進行標簽的防沖突處理,因為新標簽的加入會產生部分標簽一段時間內不被識別到,隨著標簽移動離開射頻范圍,就會出現漏讀現象。
在現實生活中,滿載貨物的貨車在通過RFID讀寫器識別范圍時,要求系統快速有效地讀取貨車上所有貨物的物品信息。貨車通過RFID讀寫器的速度直接影響系統的工作效率,快速通過能節約大量時間和成本。
所以,如果要提高系統效率并且保證系統可靠性,移動標簽群必須達到一個適中的速度,并且防沖突算法一定要對此種情況進行有效處理。本文研究ISO/IEC 18000-6 Type C的防沖突處理算法,分析其對高速運動標簽群是否有可靠的對策和處理方式。
相(xiang)關解決方案:RFID會展人員(yuan)智能管(guan)理
2 Type C防沖突算法
2.1 Aloha算法
常用的防沖突算法大多是基于Aloha算法——一種無規則的時分多址(TDMA)算法。Aloha算法規定標簽周期性地發送數據給RFID讀寫器,數據傳輸時間只是周期時間的一小部分,標簽傳輸中有很長時間的停歇,因此有一定概率使兩個標簽在不同時隙傳輸數據,以避免沖突。
基于Aloha算法出現了很多改進算法:時隙Aloha算法、幀時隙Aloha算法、動態幀時隙Aloha算法等。Type C采用的防沖突算法是隨機時隙防沖突算法,其本質跟幀時隙Aloha機制一樣。
應用案例:RFID應用于智能(neng)產線工(gong)業自動化(hua)
2.2 隨機時隙防沖突算法(SR)
隨機時隙防沖突算法本質上與幀時隙Aloha機制類似,其幀長度為2Q,并且該機制根據標簽應答情況來調整Q值,改變下一個識別周期的時隙數,讓未識別標簽重新選擇。當一幀中出現過多的沖突時隙時,RFID讀寫器會提前結束該幀,并選擇一個更大的Q值發送給標簽群;當一個幀中出現過多的空閑時隙時,RFID讀寫器會提前結束該幀,并選擇一個比較小的Q值發送給標簽群。
隨機時隙防沖突算法命令包括Query、QueryAdjust、Query Rep等,主要參數為時隙計數參數Q。協議中的Q值決定了防沖突時所用的時隙數,RFID讀寫器通過給標簽發送相應命令改變標簽狀態,完成防沖突工作。協議規定標簽有3個狀態,如圖2所示。
圖(tu)2 電子標簽狀態(tai)圖(tu)
當系統上電或信道空閑時,RFID讀寫器發送Query命令,啟動清點周期,初始化一個識別周期,并決定哪些電子標簽參與本輪識別周期。Query命令包含時隙計數參數Q,當接收到Quary命令時,電子標簽RFID讀寫器在識別區域內隨機選擇進入識別周期的標簽,所有參與電子標簽在(0,2Q-1)范圍內選擇一個隨機數,并置入它們的時隙計數器。選到0值的電子標簽變為應答狀態,并響應RFID讀寫器,回答一個16機制隨機數(RN16)給RFID讀寫器;沒有選到0值的標簽變為仲裁狀態,等待下一條Query Adjust或Query Rep命令;沒有進入本輪識別周期的電子標簽保持休眠狀態。
處于仲裁狀態的電子標簽每接收到一條Query Rep命令,它們的時隙計數器減一次,當時隙計數器減到0000h時,標簽轉變為應答狀態,響應RFID讀寫器。當時隙計數器值為0000h,并且已經應答,但沒有得到確認時,標簽變為仲裁狀態,當接收到下一條QueryRep命令時,簽時隙計數器減一變為7FFFh,防止隨后應答,直到標簽接收到Query Adjust命令或者進入下一個識別周期。在2Q-1條QueryRep命令中,所有標簽至少應答一次。

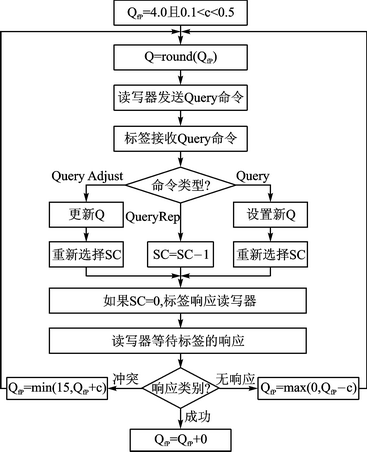

當電子標簽時隙計數器同時達到0000h,并同時應答,會產生沖突;當標簽時隙計數器都不等于0000h,RFID讀寫器接收不到響應。面對這兩種情況,RFID讀寫器可能需要重新選定Q值,RFID讀寫器根據的自適應Q算法如圖3所示。
圖3 自(zi)適應Q算法
由自(zi)適(shi)應(ying)Q算(suan)法(fa)可知,當(dang)某一時隙(xi)出現(xian)沖(chong)突或(huo)者(zhe)無(wu)響應(ying)的(de)(de)情(qing)況,Qfp的(de)(de)值(zhi)(zhi)(zhi)(zhi)會增大或(huo)減小,然后對Qfp四舍五入(ru)得到(dao)新(xin)的(de)(de)Q值(zhi)(zhi)(zhi)(zhi)。如(ru)果Q值(zhi)(zhi)(zhi)(zhi)發生變化,RFID讀寫器(qi)發送Query命令更新(xin)Q值(zhi)(zhi)(zhi)(zhi),并使標簽(qian)重新(xin)選擇(ze)時隙(xi)計(ji)數器(qi);否則繼續發送QueryRep命令,讓所有標簽(qian)時隙(xi)計(ji)數器(qi)減一。自(zi)適(shi)應(ying)Q算(suan)法(fa)通過(guo)根(gen)據標簽(qian)沖(chong)突以及無(wu)響應(ying)情(qing)況動(dong)態地(di)改(gai)變Q值(zhi)(zhi)(zhi)(zhi),從而改(gai)變時隙(xi)數,實現(xian)自(zi)適(shi)應(ying)防(fang)沖(chong)突。

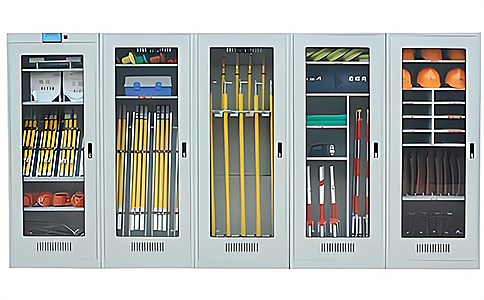

相關解決方案(an):電力、高(gao)鐵、飛機(ji)制造(zao)等行業的RFID安全工器具管理柜介紹(shao)
3 存在的問題及解決方案
3.1存在的問題
本文的背景是高速運動標簽群通過RFID讀寫器射頻區域,該種情況必須注意的是,RFID讀寫器范圍內的標簽是動態變化的,隨時都有新標簽加入RFID讀寫器的識別范圍,從而影響系統的防沖突處理。通過對ISO18000-6 Type C防沖突算法過程的研究,發現該算法在面對快速標簽群時并未做有效的處理。
根據算法的工作過程,當UR6258電子標簽RFID讀寫器開始電子標簽的識別工作,首先發送Query命令開啟一個清點周期,高速運動標簽群進入RFID讀寫器識別范圍,上電進入休眠狀態。RFID讀寫器在識別范圍內選擇部分標簽進入清點周期,部分標簽沒有被選擇而保持休眠狀態,等待下一個清點周期的到來。當上一個清點周期結束,RFID讀寫器會發送Query命令開啟新的清點周期,這時候RFID讀寫器識別范圍內會有新加入的標簽,RFID讀寫器會從所有標簽中再次隨機選擇部分標簽進入清點周期。新標簽的加入導致部分標簽可能始終無法進入清點周期,無法被識別到,然后離開RFID讀寫器識別范圍。
另外一種情況是,電子標簽進入清點周期后,在電子標簽應答發生沖突或者未收到回復的情況下,時隙計數器由0000H減1變為FFFFH,避免隨后應答。這時候會有兩種情況:一種是由于碰撞或者無響應的情況導致Q值發生變化,這時允許所有標簽重新隨機選擇一個值放入時隙計數器,在清點周期內獲得再一次被識別的機會;如果沖突以及無響應現象沒有導致Q值發生變化,那么在本輪清點周期結束后,它會同新進標簽一起爭取下一次進入清點周期的機會,所以會有幾率無法進入清點周期,直到離開RFID讀寫器的識別范圍。
假設運動標簽群的運動速度為v,標簽在RFID讀寫器識別范圍內運動距離為d,那標簽在識別范圍內的時間t=v/d。假設RFID讀寫器進行一輪標簽讀取的時間為T,而標簽被識別所需的周期為n(n為正整數),那么當n·Tv/d,則會出現標簽不被識別的情況。
以上兩種情況的發生都可能會導致標簽群中部分標簽一段時間不被識別,通過RFID讀寫器的識別范圍,從而造成系統的不可靠,出現漏讀。
3.2 解決(jue)方案
針對高速運動標簽群的識別,主要問題是新標簽與舊標簽爭搶進入清點周期的機會,而舊標簽在RFID讀寫器識別范圍的時間有限。面對這種情況,解決問題切入點是讓舊標簽比新標簽擁有更多的機會進入清點周期,或者直接不允許新標簽與舊標簽競爭,而是等待舊標簽完成識別才開始新標簽的識別工作。擬采用兩種方法解決該問題。
第一種是基于標簽到場時間的解決方案。標簽進入射頻范圍內上電,標簽內到場計時器開始計時,計時值為t,選定一個適當的計時值T,發送Query命令開始清點周期的同時發送T,標簽把自己的計時值與RFID讀寫器所要求的T大小作比較。
第二種是基于標簽到場點名的辦法。當某一時刻系統啟動,RFID讀寫器開始發送Query命令進入清點周期之前發送點名命令,讓識別范圍內的標簽由休眠狀態進入到場狀態。之后只選擇到場狀態的標簽進入清點周期,待所有到場標簽完成識別再進行新一輪點名。這種方案可以完全解決新舊標簽的競爭問題。
結語
針對高速運動標簽群的特殊背景,研究了ISO18000-6 Type C類標準的隨機時隙防沖突算法(SR),研究得知該算法并沒有針對該種情況進行有效的處理,會出現漏讀現象。在不改變原有算法本質的前提下提出了基于到場時間以及基于到場點名兩種解決方案。
