今日上海營信小編為大家介紹關于RFID天線的技術小知識：是RFID標簽的應答器天線，是一種通信感應天線。一般與芯片組成完成的RFID電子標簽應答器。天線(xian)由于材質和(he)制造(zao)工藝的不同，分為金屬(shu)蝕刻天線(xian)、印刷天線(xian)、鍍(du)銅天線(xian)等(deng)幾種(zhong)，下面(mian)小編一一為您介紹(shao)：
一、RFID 技術原理
通常情況下, RFID 的(de)應用系統主要由和RFID卡兩部分組成的, 其中,讀寫器一般作為計算機終端,用來實現對RFID卡的數據讀寫和存儲,它是由控制單元、高頻通訊模塊和天線組成.而RFID 卡則是一種無源的應答器,主要是由一塊集成電路( IC) 芯片及其外接天線組成,其中RFID 芯片通常集成有射頻前端、邏輯控制、存儲器等電路 ,有的甚至將天線一起集成在同一芯片上 .
二、RFID 天線應用介紹
在無線通信系統中，需要將來自發射機的導波能量轉變為無線電波，或者將無線電波轉換為導波能量，用來輻射和接收無線電波的裝置稱為RFID天線。發射機所產生的已調制的高頻電流能量(或導波能量)經饋線傳輸到發射天線，通過天線將轉換為某種極化的電磁波能量，并向所需方向出去。到達接收點后，接收天線將來自空間特定方向的某種極化的電磁波能量又轉換為已調制的高頻電流能量，經饋線輸送到接收機輸入端。
三、綜上所述，RFID天線應有以下功能：
1. RFID天線應能將導波能量盡可能多地轉變為電磁波能量。這首先要求天線是一個良好的電磁開放系統，其次要求天線與發射機或接收機匹配。
2、 RFID天線應使電磁波盡可能集中于確定的方向上，或對確定方向的來波最大限度的接受，即方向具有方向性。
3、 RFID天線應能發射或接收規定極化的電磁波，即天線有適當的極化。
4、 RFID天線應有足夠的工作頻帶。
這四點是RFID天線最基本的功能，據此可定義若干參數作為設計和評價天線的依據。
把RFID天線和發射機或接收機連接起來的系統稱為饋線系統。饋線的形式隨頻率的不同而分為又導線傳輸線、同軸線傳輸線、波導或微帶線等。所以，所謂饋線，實際上就是傳輸線。
四、相關RFID天線介紹
RFID超高頻UHF圓極化天線UA2626是一款高性能的電子標簽讀寫器天線，工作頻率860MHz-940MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B協議。可廣泛應用于倉儲進出庫管理、固定資產管理、智能工具柜、智能書架、智能文件柜、漂流書柜、檔案管理、物流分揀、證照管理車輛管理、智能稱重共享書柜、微型圖書館、分布式圖書館、醫療耗材管理、門禁考勤、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
RFID超高(gao)頻UHF圓極化(hua)天線UA2626
RFID超高頻工業應用天線UA1313是一款高性能的UHF超高頻天線。可廣泛應用于工位產線、、模具定位、智能書架、、共享書柜、、檔案管理、藥品監管、、門禁、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

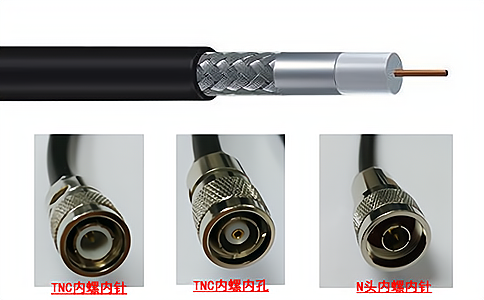

50Ω低損耗微波射頻同軸電纜饋線FD7618-5D是我司針對RFID射頻識別應用研發出射頻天線專用饋線，可按客戶要求訂制各長度。常用接頭規格：TNC內螺內針，TNC內螺內孔，N頭內螺內針，SMA接頭。印字：Radio Frequency Feeder FD7618-5D 2018（代表年）02（代表第幾周）米數，主要應用在各類高頻、和連接場合。
RFID高頻智能展示柜屏蔽天線HA4232，是一款高性能的50Ω標準阻抗13.56MHz高頻金屬屏蔽天線，標準SMA接口支持最高6W功率的ISO/IEC15693、ISO 18000-3 Mode1協議電子標簽讀寫器，感應距離可達55cm。廣泛應用于餐飲管理(智盤)、自助借還書機、會議簽到、圖書分揀線、生產線管理、保密檔案識別、珠寶管理、新零售、微型圖書館、漂流書柜、智能檔案柜、證照管理、智能試劑柜、實驗臺試劑管理、智能展示柜、柜臺商品展示管理、憑證印鑒卡管理、醫療高值耗材管理等多種無線射頻識別（RFID）系統。
RFID智能柜天線HA2621，是我司針對智能文件，比如，等文檔管理設計的高性能天線，乳白色典雅顏色設計，可和文檔顏色配合，采用螺絲安裝，方便集成到各類中，結合可調諧的天線調諧模塊，實現對的快速穩定識別，主要應用于圖書館智能書架、、、重要票證管理、共享圖書、分布式圖書館等文件管理場合。
RFID高頻數字信號天線調諧板HA1026是我司針對不同的應用場合設計的高性能反極式天線調諧板，可根據現場環境和客戶要求尺寸調制13.56MHz標準頻率天線，產品已大規模應用于圖書館、智能檔案管理、新零售無人售貨柜、、試管試劑管理、、藥品寄售柜、商品定位、娛樂行業籌碼管理、流利架、珠寶管理、自助洗衣服務等系統應(ying)用領域。
RFID高頻HZHJ，針對需要嚴密監管的重要物品比如：試劑，樣品，醫療耗材，非金屬的產品、配件、物料箱等行業開發。采用13.56MHz高頻ISO/IEC15693協議讀寫器HR7768，精確定位物品到每一層，智能貨架無需屏蔽信號，貨架外無識別區，結合后臺管理系統，可以實時查看貨架上物品信息，也可以根據客戶要求定制各類統計報表。結合身份識別技術可以確定領用以及物品放置人員信息。
對此上海營信小編說道：“ RFID 應用系統的基本工作原理是RFID卡進入讀寫器天線的射頻場后,由其RFID天線獲得的感應電流經升壓電路作為芯片的電源,同時將帶信息的感應電流通過射頻前端電路檢得數字信號送入邏輯控制電路進行信息處理;所需回復的信息則從存儲器中獲取經由邏輯控制電路送回射頻前端電路,最后通過RFID天線發回給讀寫器. 可見,RFID 卡與讀寫器實現數據通訊過程中起關鍵的作用是RFID天線.”想了解更多應用，歡迎您的咨詢。
